Re: restauration bma française diamant

Message  domino le Mer 15 Nov 2017 - 9:41

Bonjour
Petite incursion Very Happy
lasaucias a écrit:ça y est commandé ce jour, deux gicleurs 21 et 22, petit rectificatif,le diamètre fait 6.2 au pas de 100.
Comme le monde est petit ,le gazier est originaire d'un village à moins de 30 bornes de chez moi...
Bon, maintenant avec la bougie plus chaude, j'espère qu'elle va mieux tourner maintenant

Je viens de relire tous les posts et une chose me chagrine: les gicleurs de 21 et 22 seraient, pour moi, d'origine AMAC, exactement avant 1929, en effet a cette époque le filetage était du 1/4 BSCy (British Standard Cycle) soit Ø6.35x 0.977mm (en 29, c'est du 1BA, pou British Association).
La numérotation AMAC est légèrement différente a GURTNER, même si elle est basée sur n° x 1/1000 de pouce (n°x0.0254=Ø)
avatar
domino
Aficionados du pétochon

Messages : 107
Date d'inscription : 05/11/2015
Localisation : Bretagne sud 56

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Filetages métriques et anglo/américains .... M MF UNF UNC BSP BSW BSF NPT BA et autres bizarreries ....

Message  jack177071 le Mer 15 Nov 2017 - 11:58

bonjour,

j'ai trouvé un super site pour s'y retrouver dans toutes ces dimensions bizarres en pouce, en nombre de filets / pouce dans toutes les normes possibles .... un vrai bordel Shocked

https://www.phantom.eu/fr-fr/normes-des-filetages

Alors à gauche vous avez le diamètre (en mm faut bien commencer par prendre son pied à coulisse un moment)

Ensuite dans les 2 colonnes M et MF (pas fins)  vous avez les pas métriques 0.25  0.35 0.5 etc ..... c'est les pas classiques dans nos contrées Wink


Et puis tout le reste du tableau (c'est du moins classique ... qui a dit anglo/américain ???) vous avez des chiffres ....style 25 .... c'est du 25 filets / pouce donc vous prenez votre petite calculette et vous divisez 25,4 / 25 et donc on tombe sur du pas = 1,02 mm

Ensuite vous regardez la correspondance sur la ligne du haut pour voir si votre filetage correspond à la norme UNC ou UNF .... etc



Dans notre exemple il faut regarder la colonne "cycle" et donc on est dans le cas diamètre 6,35 .... pas 1/4 ..... 26 filets/pouce soit 0,977 ....

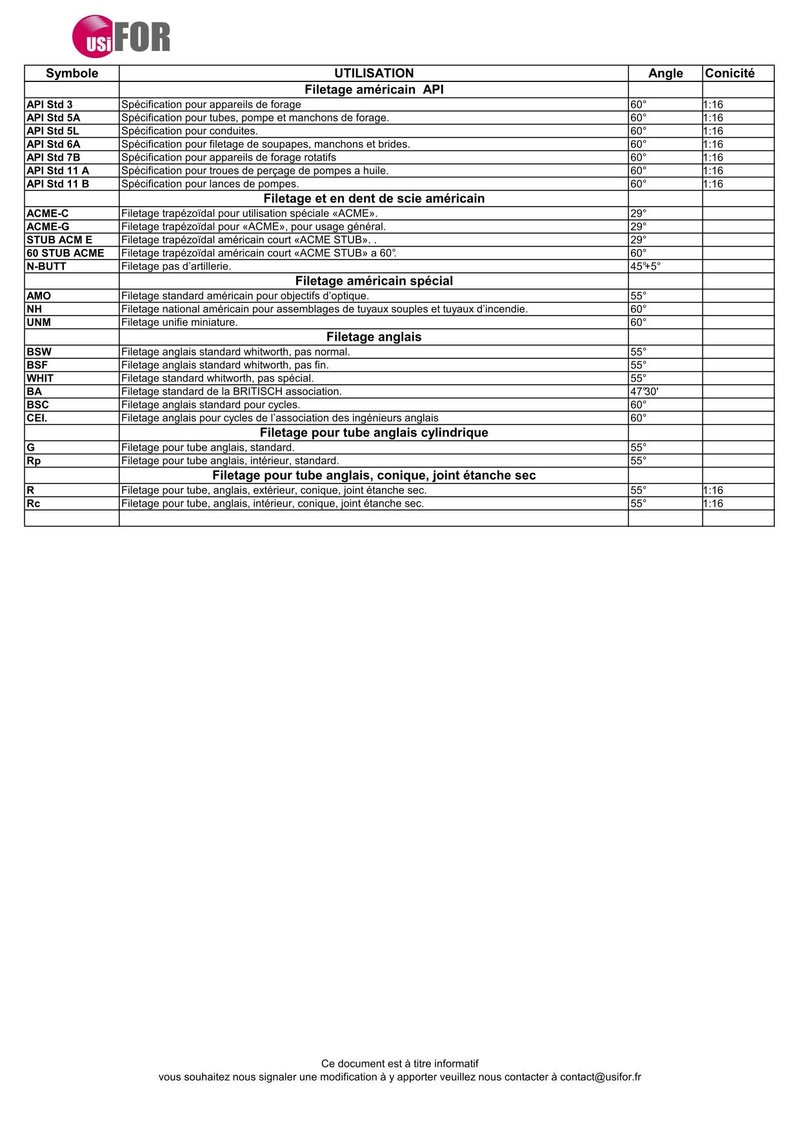

La seule amélioration qu'il pourrait y avoir dans ce tableau c'est de connaître la forme du filet 60°  55°  Trapézoidal  mais on les trouve dans ce site
http://www.flat4ever.com/les-differents-filetages/

Alors PG c'est une forme de filetage utilisé dans les presse étoupes Shocked et VG dans les soupapes bounce






Filetages BA   British Association .... c'est un filet arrondi assez spécial


Dernière édition par jack177071 le Mer 15 Nov 2017 - 13:04, édité 8 fois

jack177071
Aficionados du pétochon

Messages : 194
Date d'inscription : 10/01/2017

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: restauration bma française diamant

Message  lapétarelleducoin le Mer 15 Nov 2017 - 12:05

Ah, ah, ah ..... ? scratch

Intéressant ça !
Eh moi je dois dire que j'avais été très surpris de voir un tel stock de ces gicleurs pour un carburateur somme toutes assez peu répandu par rapport aux Amac. Surtout avec un échantillonnage pareil.
Ceci expliquerait-il (et confirmerait) aussi cela ?

LPDC. clown

lapétarelleducoin
Aficionados du pétochon

Messages : 3457
Date d'inscription : 03/07/2011
Age : 79
Localisation : Est Lozère

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: restauration bma française diamant

Message  AVIA775 Hier à 12:06

lapétarelleducoin a écrit:Pour Avia775.

Si, comme je le pense, la couronne arrière comporte les habituelles 52 dents (mais qui sait ? .....) la démultiplication totale actuelle va se retrouver dans des normes correspondant mieux à une B.M.A monovitesse de ce genre et de cette époque.

Et si le démultiplicateur est lui aussi dans l'habituel 20 x 55, (mais qui sait là aussi, parce que les moteurs plus récents ont un rapport de démultiplication interne différent) elle va passer de ce qui devrait être l'actuel 15,89 à 1 (pfffiouuuu !) pour se retrouver à 13 à 1, ce qui paraît infiniment plus raisonnable.

Deux dents en plus sur un pignon ne sont pas rien et représentent l'équivalent de 9 à 10 dents en moins sur la couronne. Mais tout ceci reste bien évidemment à vérifier et mieux vaut toujours tout noter, surtout concernant le démultiplicateur et avant le remontage d'un moteur pour comparaisons ultérieures.

LPDC. clown

Pour LPDC et Lasaucias

N'ayant pas ouvert le moteur, je suppose que mon AS correspond à la description du document des établissements Gentil:
http://cama.alcyon.free.fr/cadre_techno.htm
soit 20x50 donc démultiplication 1/14,44 avec le pignon de sortie 9 dents et la couronne arrière de 52 dents que je confirme. Avec un pignon de sortie 11 dents on passerait à un rapport de 1/ 11,82 soit environ une vitesse de 36 kmh à 3800 rpm.

Je suppose que la limitation de vitesse de 30 kmh était respectée sur le moteur AS par un bridage au niveau carburation (gicleurs n° 21 et 22) et le pignon de sortie de 9 dents????

Ensuite de nombreux utilisateurs ont voulu passer outre et augmenter leur vitesse en 1/augmentant la taille du gicleur et 2/ en changeant le pignon de sortie? Isn't it?

Le problème d'engorgement de Lasaucias avec le gicleur n°28 ne proviendrait-il pas d'un mélange trop riche? et donc il faudrait 1/ voir la couleur de la bougie et 2/ augmenter l'arrivée d'air....

A vous lire

André


AVIA775
Membre confirmé

Messages : 22
Date d'inscription : 08/07/2016
Age : 71
Localisation : Paris 75005

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: restauration bma française diamant

Message  lapétarelleducoin Hier à 14:10

Oups ! Embarassed

J'ai confondu la démultiplication primaire d'une VM Terrot avec celle toute ronde (et répétitive) de l'Alcyon AS .....
Et le plus fort c'est que "le résultat des courses" me surprenait en même temps puisque les démultiplications totales de ces engins tournent e principe autour des 11 à 13 selon leur usage en fonction des parcours moyens. Pour une fois j'aurais pu chercher un peu plus loin, et il est vrai qu'en ne me fiant qu'à ma mémoire ..... qui défaille ..... Rolling Eyes hum ! Quand le mètre est faux tout est faux, c'est bien connu.

Bien sûr qu'avec 14, 44 ce n'était déjà pas mal, et je pense qu'elle a dû être vendue pour les Alpes ! Very Happy
Effectivement, avec 11,82 tout rentre dans l'ordre si le parcours n'est pas trop accidenté. :thumright:
Je n'ai jamais trop compris l'intérêt qu'il y avait à monter des pignons minuscules avec une immense couronne à l'arrière surtout quand on voit toujours ces pignons bouffés à mort; ce qui s'explique par contre très bien.
Alors quelqu'un nous expliquera certainement le pourquoi et le comment de la chose un de ces jours : je n'en doute pas.

Pour ce qui est de la limitation de vitesse par le diamètre des gaz d'un carburateur (monté sans écran limiteur, comme sur d'autres engins il faut le préciser) je ne pense pas que ce soit le cas ici parce que, si le passage des gaz de ce carburateur est bien de 14 m/m, le diamètre moyen de l'intérieur de la pipe d'admission lui, est de 12 m/m.
Je pense alors que c'est plutôt lui qui tient ici lieu "d'étrangleur", plus difficile à modifier par rapport à la simple suppression du dit écran et le remplacement du gicleur par un plus gros, il faut bien l'avouer.
D'autre part, les gicleurs sont adaptés à la carburation, principalement en fonction du passage des gaz ainsi que d'autres critères, mais on ne peut pas se servir de ce calibrage pour la limitation de vitesse.

Quant à remplacer un numéro de gicleur par un plus gros pour augmenter la vitesse maximum, je vois mal la chose en ce sens que :

1 - Logiquement il y a toutes raisons pour que le moteur ait tendance à tourner en quatre temps.
2 - S'il marche mieux en donnant une vitesse maximum supérieure, cela voudrait dire alors que le gicleur précédent n'était pas approprié. (trop petit)
Du moins est-ce mon sentiment.
En fait et théoriquement, une transmission moins démultiplié peut augmenter la vitesse de l'engin. (passage de 9 à 11 dents)

Pour ce qui concerne l'augmentation de l'arrivée d'air ..... à part la suppression radicale de la grille d'entrée du carburateur, (ou le montage d'un turbocompresseur ! :mrgreen: ) ou le montage d'un plus gros, aussi, avec le réalésage correspondant de la pipe d'admission et l'élargissement de ses lumières, je ne vois pas non plus.
Mais là, je pousse un peu le bouchon pour le plaisir ! :mrred:

Je crois plutôt qu'il faudrait s'intéresser de plus près à ce que Domino nous a signalé au sujet des gicleurs Amac en comparant leurs calibres exacts en fonction de leurs numéros, chez Gurtner et chez Amac.
Parce que, comme je l'ai dit plus haut, si le mètre est faux, tout est faux et l'on ne peut comparer que ce qui est comparable.
Mais encore aussi faut-il vouloir monter un gicleur Amac (si tel est bien le cas) sur un carburateur Gurtner .....

Allez, courage à tous !

LPDC. clown

lapétarelleducoin
Aficionados du pétochon

Messages : 3457
Date d'inscription : 03/07/2011
Age : 79
Localisation : Est Lozère

Voir le profil de l'utilisateur

Revenir en haut Aller en bas
