Ma T1V2 bien mal en point...!

Message  nicos_32 le Sam 11 Aoû 2018 - 12:31

Il est temps de présenter la bête peu ragoutante:

Au premier coup d’œil, on voit que les roues ne sont pas d'origine ni la fourche, il manque les garde-boue.
Celà dit ça fait déjà quelques mois que je bosse dessus, car j'ai dû:
- redresser le logement de pédalier plus très perpendiculaire au cadre,
- la partie arrière droite du cadre est en partie remplacée car les tubes étaient tordus/écrasés
- j'ai refait en partie l'intérieur du moteur (remplacement des roulements de vilo, segments, refait faire des ailettes de culasse cassées,
- refait l'axe de fourchette d'embrayage, remplacé les lièges d'embrayage, le pignon de sortie, les roulements de boîte...

J'ai également réparé la bobine d'allumage dont le secondaire était coupé avec une méthode dont peu de gens se lancent car délicat

J'ai également remplacé le condensateur d'allumage par un issu de l'électronique.

Dernièrement j'ai réalisé la pipe d'échappement qui était manquante: je l'ai faite en acier, puis je l'ai électro-zinguée pour qu'elle ait l'aspect de l'aluminium:


En même temps je restaure le pot d'échappement très malade (sertissages des couvercles latéraux cassés patte de fixation inférieure manquante laissant place à un gros trou Sad )


Et là tranquillement je m'attaque à la restauration du carter de chaîne cassé, avec maintes réparations dans sa vie antérieure Là j'aurais sûrement besoin de vos conseils.

Et j'en oublie sûrement. :mrgreen:

nicos_32
Membre confirmé

Messages : 25
Date d'inscription : 09/08/2018

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Ma T1V2 bien mal en point...!

Message  aromax le Dim 12 Aoû 2018 - 11:01

Ah ouais , effectivement y a du boulot ! Une motoconfort de 1932/33 sans doute ? Toi aussi il te manque les garde-boue , bienvenue au club Smile , sur ma T1V2 de 1936 , c'était idem Smile . J'espere que tu retrouveras une fourche d'origine , mais ce ne sera sans doute pas facile , pour remplacer celle qui est en place . Tu as fait du bon boulot sur le moteur
la pipe d'échappement tu la refaite au tour ? beau travail . :thumleft:
aromax
avatar
aromax
Aficionados du pétochon

Messages : 736
Date d'inscription : 14/12/2013
Age : 64
Localisation : 94 LE PERREUX

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Ma T1V2 bien mal en point...!

Message  nicos_32 le Dim 12 Aoû 2018 - 12:44

Merci pour tes encouragement Aromax Very Happy
J'ai fabriqué la pipe d'échappement en associant plusieurs morceaux d'acier, la brasure à l'argent fait le reste pour la finition.
Quand le moteur a été prêt à tourner, je l'ai monté sur mon banc d'essai à inertie, une vidéo pour immortaliser l'événement:

https://www.dailymotion.com/video/x6ntqry

Concernant la fourche je me demande si je ne dois pas la refabriquer, et pour les garde-boue, ceux de Peugeot bima ressemblent beaucoup mais en moins large, c'est à cogiter.
Il y a des pièces comme ça qui sont difficiles à trouver, ça me rappelle quand j'ai restauré ma P108 en 2001, le réservoir étant désagrégé par la rouille à sa base, j'en ai cherché un autre sur les bourses en vain, et internet était marginal. Finalement je lui ai ressoudé des tôles, étanché au produit restom et mastiqué à l'extérieur.
Il y a des pièces introuvables ou hors de prix qu'il vaut mieux restaurer ou refabriquer

nicos_32
Membre confirmé

Messages : 25
Date d'inscription : 09/08/2018

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Ma T1V2 bien mal en point...!

Message  Vincent le Dim 12 Aoû 2018 - 13:12

Salut Nico !

Belle présentation ... et beau travail !

Je pense qu'en étant patient, tu devrais trouver une fourche, sans avoir à en refabriquer une. On en trouve de temps à autre. A surveiller ! Wink

_________________
Vincent Wink
avatar
Vincent
Admin

Messages : 865
Date d'inscription : 10/12/2009
Age : 25
Localisation : (51) Région Vitryate + (92) Sèvres

Voir le profil de l'utilisateur http://30kmh.forumactif.com

Revenir en haut Aller en bas

Re: Ma T1V2 bien mal en point...!

Message  nicos_32 le Mar 14 Aoû 2018 - 22:36

J'ai bien avancé la réparation du carter de chaine. Pouvez vous me confirmer qu'il est fixé par une vis à son extrémité arrière et une patte inférieure? Une 3eme fixation? scratch
Si des fois vous avec des photos SVP, j'avais déjà récupéré une photo sur ce forum (une photo de ZIM d'un sujet en 2011) :mrgreen:

nicos_32
Membre confirmé

Messages : 25
Date d'inscription : 09/08/2018

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Ma T1V2 bien mal en point...!

Message  JMR-14 le Mer 15 Aoû 2018 - 9:00

nicos_32 a écrit:J'ai bien avancé la réparation du carter de chaine. Pouvez vous me confirmer qu'il est fixé par une vis à son extrémité arrière et une patte inférieure? Une 3eme fixation? scratch
Si des fois vous avec des photos SVP, j'avais déjà récupéré une photo sur ce forum (une photo de ZIM d'un sujet en 2011) :mrgreen:
Bonjour Nicos 32

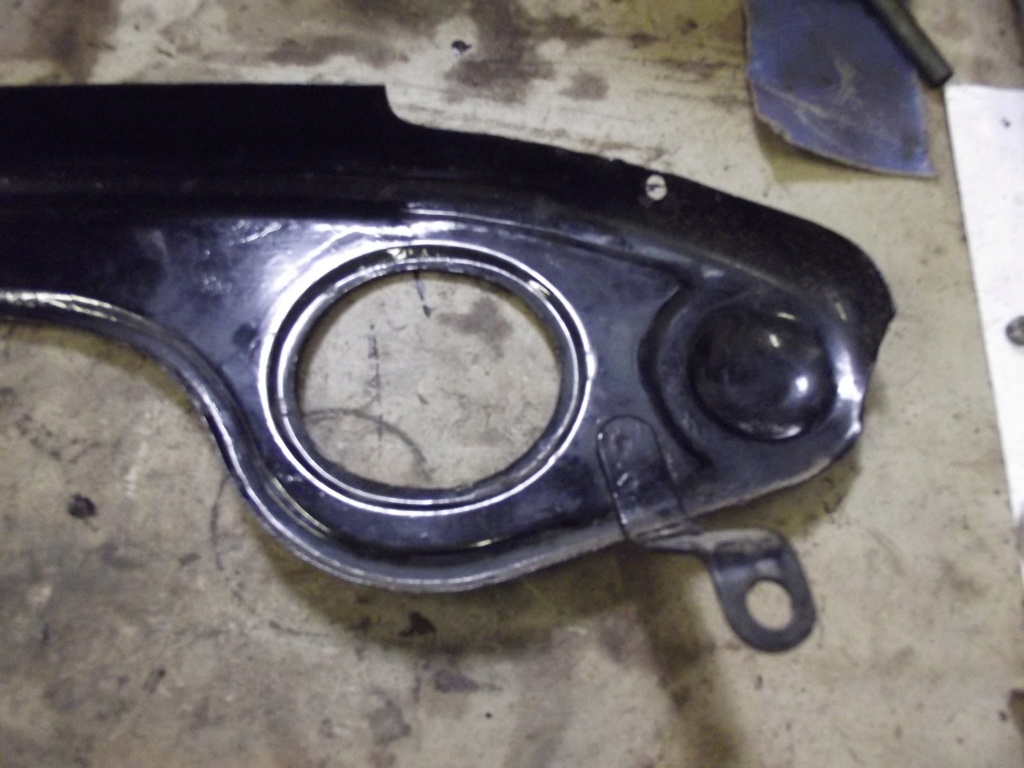

Je te mets 2 photos de mon carter décapé par électrolyse (avec l'alim d'un PC) avant peinture par époxy


Bonne restauration
Si il faut des dimensions...
Bonne restauration  Cool
avatar
JMR-14
Aficionados du pétochon

Messages : 142
Date d'inscription : 30/12/2016
Age : 65
Localisation : Capitale du Bessin

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Ma T1V2 bien mal en point...!

Message  aromax le Mer 15 Aoû 2018 - 9:30

Ah tiens sur ma T1V2 , les fixations sont un peu différentes scratch :
Sur un des goujons de fixation du cylindre , il y a une patte avec une vis , sur laquelle vient se fixer la partie supérieure du carter de chaine , par le trou que l'on aperçoit sur le haut du carter .. Sinon a l'arriere c'est identique , fixation par vis .



aromax  sunny
avatar
aromax
Aficionados du pétochon

Messages : 736
Date d'inscription : 14/12/2013
Age : 64
Localisation : 94 LE PERREUX

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Ma T1V2 bien mal en point...!

Message  nicos_32 le Mer 15 Aoû 2018 - 20:23

tout ceci est très intéressant, les fixations doivent dépendre de l'année de la machine?
Sur la B1V2 de ZIM:
(photo que j'ai copié de son sujet)
Merci pour toutes ces photos je vais déjà pouvoir reconstituer toute la tôlerie assez précisément.

nicos_32
Membre confirmé

Messages : 25
Date d'inscription : 09/08/2018

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Ma T1V2 bien mal en point...!

Message  nicos_32 le Mer 22 Aoû 2018 - 21:43

Le carter reprend forme tranquillement sur ses parties manquantes   :mrgreen:

nicos_32
Membre confirmé

Messages : 25
Date d'inscription : 09/08/2018

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Ma T1V2 bien mal en point...!

Message  nicos_32 le Mar 28 Aoû 2018 - 22:00

A force d'observer toutes ces photos et mon modeste carter bien fatigué, il semblerait qu'il y ai au moins 2 modèles de carter:
- celui de ZIM (photo que j'ai posté plus haut) identique à celui d'Aromax: fixations inférieure et supérieures entre l'axe moteur et celui de la boîte,
- celui de JMR-14 qui correspondrait au mieux au mien. En effet, la fixation de la patte inférieure par soudure par point était cassée, ce qui explique le trou que j'ai bouché sans en comprendre la raison, et la patte supérieure disparue fixée au même endroit que celle réalisée artisanalement par les proprios précédents Wink, et mon carter de chaine n'a pas le trou de fixation qui se trouve en face de la vis arrière du cylindre.
Grace au mesures que m'a communiquées JMR-14, j'ai bien avancé la restauration de cette pièce. Merci encore :thumright:

nicos_32
Membre confirmé

Messages : 25
Date d'inscription : 09/08/2018

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Ma T1V2 bien mal en point...!

Message  lapétarelleducoin le Mar 28 Aoû 2018 - 22:51

Voilà un "renvoi d'ascenseur" comme on aimerait en trouver plus souvent, au lieu de la "disparition des radars" de nombre de demandeurs de renseignements, aussitôt qu'ayant eu réponse(s) à leur(s) question(s), sans se soucier le moins du monde de ceux pouvant bien rester sur leur faim !

Chapeau l'ami, il y a bien trop peu d'exemples de ce genre pour le rendre d'autant plus appréciable.

LPDC. clown

lapétarelleducoin
Aficionados du pétochon

Messages : 3790
Date d'inscription : 03/07/2011
Age : 79
Localisation : Est Lozère

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Ma T1V2 bien mal en point...!

Message  nicos_32 le Mer 29 Aoû 2018 - 21:46

Merci LPDC, tu vas me faire rougir... :mrred:  voilà c'est fait.  Wink
Un forum est un moyen d'entraide mutualisant notre expérience, connaissances, documents...., le plaisir de partager une passion commune.

Une vue ce soir du carter bien avancé.


Je refais la bordure bouffée  du trou de la cloche d'embrayage. Bon je sais ça parais moche là, le masticage fera le reste pour la finition. :mrgreen:

nicos_32
Membre confirmé

Messages : 25
Date d'inscription : 09/08/2018

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Ma T1V2 bien mal en point...!

Message  lapétarelleducoin le Mer 29 Aoû 2018 - 22:00

Ce sera toujours mieux que n'en pas avoir, et il n'est pas dit que tu n'en trouve pas un autre un jour !

LPDC. clown

lapétarelleducoin
Aficionados du pétochon

Messages : 3790
Date d'inscription : 03/07/2011
Age : 79
Localisation : Est Lozère

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Ma T1V2 bien mal en point...!

Message  JMR-14 le Jeu 30 Aoû 2018 - 10:50

nicos_32 a écrit:Merci LPDC, tu vas me faire rougir... :mrred:  voilà c'est fait.  Wink
Un forum est un moyen d'entraide mutualisant notre expérience, connaissances, documents...., le plaisir de partager une passion commune.

Une vue ce soir du carter bien avancé.


Je refais la bordure bouffée  du trou de la cloche d'embrayage. Bon je sais ça parais moche là, le masticage fera le reste pour la finition. :mrgreen:
Bonjour nicos 32
Ton carter ressemble de plus en plus au mien
Bonne restauration
JMR :mrgreen:
avatar
JMR-14
Aficionados du pétochon

Messages : 142
Date d'inscription : 30/12/2016
Age : 65
Localisation : Capitale du Bessin

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Ma T1V2 bien mal en point...!

Message  nicos_32 le Lun 10 Sep 2018 - 21:13

Passage au banc de puissance du moteur ce soir:



Le tracé des courbes n'est pas parfait , en effet, il y a des creux qu'il ne faut pas prendre en compte, ils semblent liés à une vibration, une résonnance...
En même temps, j'ai pu m'apercevoir que ma vieille bougie GERGOVIA arquait mal  et empêchait le redémarrage du moteur à chaud. Je m'en suis aperçu en la remplaçant par une bougie de mon ex-309 pigeot (avec un adaptateur pour la différence de diamètre du culot):

nicos_32
Membre confirmé

Messages : 25
Date d'inscription : 09/08/2018

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Ma T1V2 bien mal en point...!

Message  nicos_32 le Mar 25 Sep 2018 - 21:22

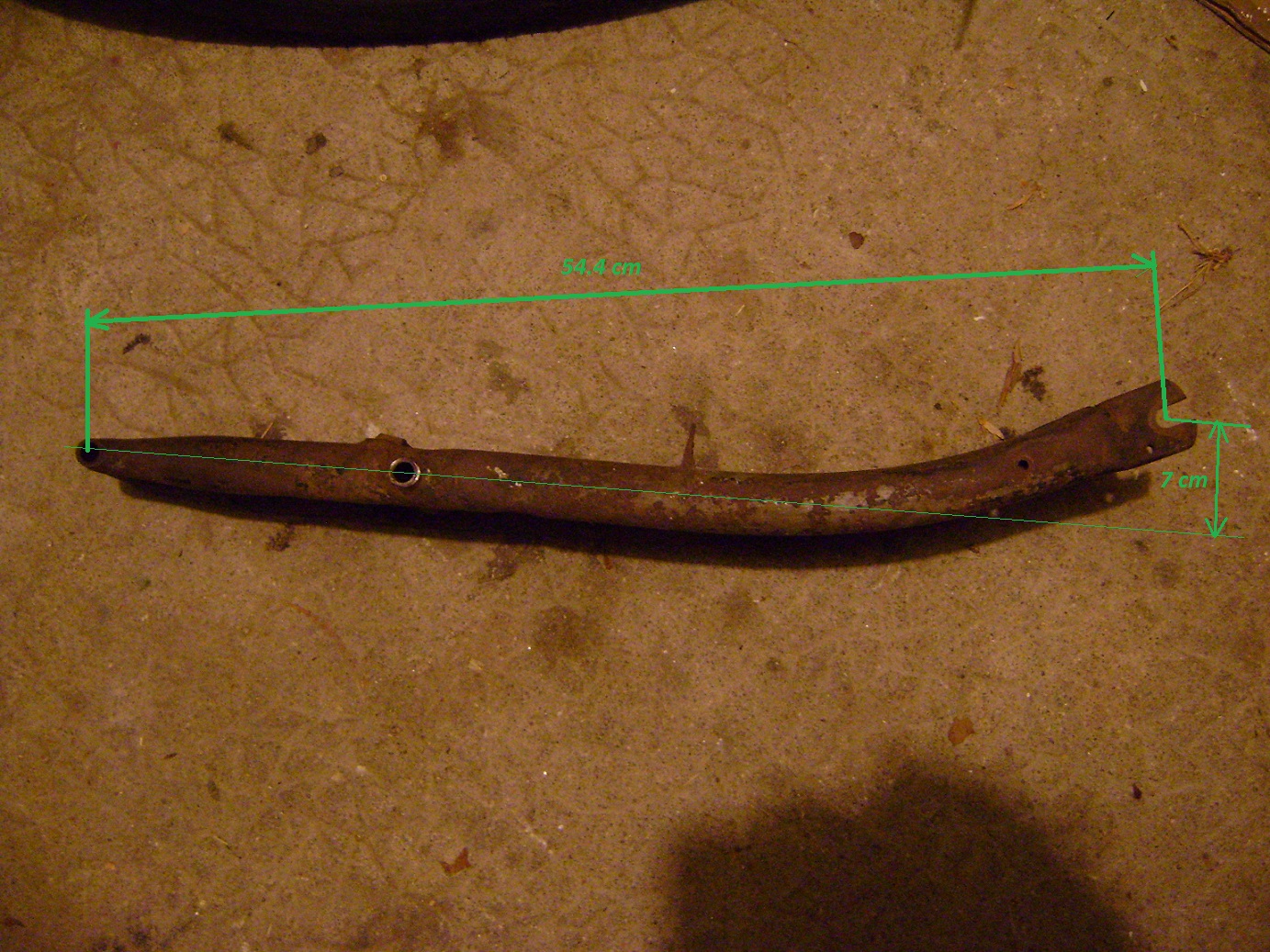

Je m'attaque à la fourche que je souhaite refabriquer, j'ai mesuré 2 cotes sur cette fourche de B1C ou W...
" />
Donc si quelqu'un a bien la gentillesse de me confirmer les 2 mesures  SVP  Merci d'avance.

nicos_32
Membre confirmé

Messages : 25
Date d'inscription : 09/08/2018

Voir le profil de l'utilisateur

Revenir en haut Aller en bas
