mes dernières acquisitions, des Alcyon

Message  crocus le Ven 26 Juil 2013 - 17:59

voilà voilà, dernièrement j'ai eu l'occasion d'acquérir ceci pour un prix raisonnable.

Je les ai achetées près de chez moi mais elles viendraient de Gironde. Le vendeur les as trouvées dans une maison là-bas. Elles ont eu beaucoup de chance car destinées à la déchetterie, mon homme s'est ravisé en se disant qu'il devait exister des gens qui retapaient ça.

La pire. Elle est fort rouillée mais le réservoir n'a pas de bosses. J'avoue, les photos donnent bien.


Elle a ce type de garde-boue


la mieux... enfin la moins pire silent
elle est complète hormis ce qu'on démonte quand un moteur tombe en panne (magnéto, carbu, pot). Il y quelques pièces abîmées mais récupérables sur la première (hormis le garde-boue arrière qui est d'un autre type)


moteur Zurcher non bloqué ... ouf car c'est un borgne (encore qu'avec la technique "vieuxbidule", ça me faisait pas peur) Very Happy


un phare à deux ampoules

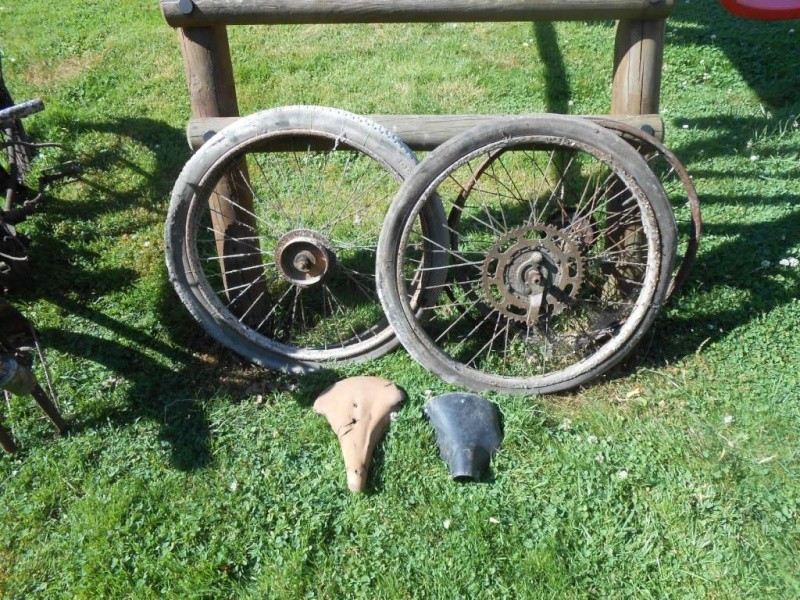

et 2-3 pièces


Si quelqu'un pouvait me dire ce qu'on montait comme carbu et magnéto sur une Alcyon type AS à moteur Zurcher, ça m'aiderait des fois que ma route croiserait ces quelques pièces. merci
avatar
crocus
Aficionados du pétochon

Messages : 1073
Date d'inscription : 07/01/2011
Age : 41
Localisation : Gesves, Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mes dernières acquisitions, des Alcyon

Message  Invité le Ven 26 Juil 2013 - 19:24

Comme je les aime, à faire revivre :thumright:

Invité
Invité


Revenir en haut Aller en bas

Re: mes dernières acquisitions, des Alcyon

Message  lapétarelleducoin le Ven 26 Juil 2013 - 21:11

Carburateur GURTNER un peu particulier sur ces ALCYON et sans doute pas très facile à trouver en état.

http://buyvintage1.files.wordpress.com/2008/05/zurchercutaway.jpg?w=470

Mais on peut toujours les remplacer (en attendant le miracle d'une découverte) par un plus récent GURTNER  R 16 avec cuve à gauche.
Il faudra lui adapter un diaphragme d'entrée pour le ramener grosso-modo au  diamètre intérieur de la pipe qui est assez petit. (pas le diamètre en tête !) Et, de plus, lui monter un gicleur adéquat.

Mais attention ! L'emmanchement de ces carburateurs est de 25 m/m au lieu des plus courants 25,4 m/m. (1")
Ce qui veut dire en clair, qu'il est du domaine de l'utopie de monter une bague réductrice de 0,2 m/m d'épaisseur pour adapter un carburateur à emmanchement de 25,4 m/m.
Oui, évidemment, on peut toujours y placer du clinquant de 0,2 m/m......
Mais pour un travail un peu plus sérieux, il vaut peut-être mieux chercher un GURTNER R 16 à emmanchement de 19 m/m, par exemple, pour le réaléser au diamètre correspondant à la pipe.

A moins d'utiliser ce procédé que j'ai noté sur mes tablettes depuis un moment déjà.
Je ne l'ai jamais expérimenté mais l'idée semble excellente et également fort peu coûteuse.

http://www.terrot.org/doc_dossier_technique/doc_gerard_carbu.htm

Pour la magnéto, il a été monté :

SALMSON  BI
LAVALETTE  EP et EPA
MAGNETO-FRANCE  V (son évolution VA se monte aussi et se trouve plus facilement)
MEA  BZ

Toutes en rotation à gauche. (SIH, et toujours vu côté commande,)

Au vu de la sangle de serrage qui est restée sur le moteur, il semblerait que la magnéto absente était une MAGNETOFRANCE  V.
Attention toutefois pour les recherches !
Ces magnétos pour ALCYON ont (pour certaines que j'ai démontées) un cône différent de la plupart des magnétos montées sur les autres B.M.A contemporaines.
Il est plus gros et ce n'est pas visible au premier coup d'œil !
En principe, pignon de 20 dents (démultiplication primaire 20 X 50) d'un module différent de ceux des TERROT. (20 dents aussi)

Dans le stock de roues, la roue de gauche m'a tout l'air d'être celle de l'épave sans roues. Celle de droite, qui est complète, m'a tout l'air d'une roue de cyclomoteur plus récente, avec sa jante en forme de U.

Bon achat.

LPDC.


Dernière édition par lapétarelleducoin le Ven 26 Juil 2013 - 22:16, édité 2 fois

lapétarelleducoin
Aficionados du pétochon

Messages : 3792
Date d'inscription : 03/07/2011
Age : 79
Localisation : Est Lozère

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mes dernières acquisitions, des Alcyon

Message  lapétarelleducoin le Ven 26 Juil 2013 - 21:27

Exemple d'un carburateur mal adapté.

http://buyvintage1.wordpress.com/page-118-1966-velosolex-3800/

Mauvais sens de cuve pour ce carburateur plus récent.
Par contre cette MAGNETO-FRANCE  "V" doit être celle qui était montée sur la tienne.

LPDC.

lapétarelleducoin
Aficionados du pétochon

Messages : 3792
Date d'inscription : 03/07/2011
Age : 79
Localisation : Est Lozère

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mes dernières acquisitions, des Alcyon

Message  crocus le Ven 26 Juil 2013 - 22:16

pbaudet94 a écrit:Comme je les aime, à faire revivre :thumright:
c'est vrai, on a un peu l'impression de les sauver Wink

merci pour les infos Jean-Claude. Maintenant je sais ce que je cherche. Le pire, c'est qu'en discutant avec le gars, il a eu l'air de me dire que les pièces devaient encore être là. En discutant avec le gars, j'ai su savoir qu'il vidait un ancien atelier d'un mécano décédé et dont la femme, 86 ans, partait en home. J'ai entendu parler de pompes à essence des années 30 (fixée au mur avec 2 tubes de verre de part et d'autre) et de biens d'autres choses. Mais bon... il a mon numéro si jamais il tombe dessus Neutral

C'est une bonne idée la réparation du carbu. J'ai voulu tenter le coup une fois mais avec une baguette pour souder l'alu et certains alliages (pour réparer le carbu de ma Gillet). Je me demande encore pourquoi je me suis laissé convaincre de ne pas le faire.

"Il ne savait pas que c'était impossible alors ils l'ont fait" merci Marc Twain Very Happy
avatar
crocus
Aficionados du pétochon

Messages : 1073
Date d'inscription : 07/01/2011
Age : 41
Localisation : Gesves, Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mes dernières acquisitions, des Alcyon

Message  lapétarelleducoin le Ven 26 Juil 2013 - 22:19

Ben dis donc !

LPDC.

lapétarelleducoin
Aficionados du pétochon

Messages : 3792
Date d'inscription : 03/07/2011
Age : 79
Localisation : Est Lozère

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mes dernières acquisitions, des Alcyon

Message  crocus le Ven 26 Juil 2013 - 22:22

tellement chouette la maison que je peux même pas connaître le nom du village :mrgreen:
avatar
crocus
Aficionados du pétochon

Messages : 1073
Date d'inscription : 07/01/2011
Age : 41
Localisation : Gesves, Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mes dernières acquisitions, des Alcyon

Message  fred115 le Sam 27 Juil 2013 - 10:16

trés bien,il doit en avoir chez toi des machines!!

fred115
Aficionados du pétochon

Messages : 462
Date d'inscription : 14/09/2012
Localisation : aisne 02

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mes dernières acquisitions, des Alcyon

Message  crocus le Sam 27 Juil 2013 - 10:17

lapétarelleducoin a écrit:Carburateur GURTNER un peu particulier sur ces ALCYON et sans doute pas très facile à trouver en état.

http://buyvintage1.files.wordpress.com/2008/05/zurchercutaway.jpg?w=470

comme celui de Sparting35 en fait http://30kmh.forumactif.com/t568-bma-moteur-zurcher-probleme-d-arret-net-du-moteur-a-l-acceleration
avatar
crocus
Aficionados du pétochon

Messages : 1073
Date d'inscription : 07/01/2011
Age : 41
Localisation : Gesves, Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mes dernières acquisitions, des Alcyon

Message  crocus le Sam 27 Juil 2013 - 10:23

fred115 a écrit:trés bien,il doit en avoir chez toi des machines!!

11 si on ne compte pas 3 partie-cycles pour pièces (1 alcyon, 1 P108 et 1 Forvel). J'ai acheté dernièrement une Ravat avec l'aide d'un complice où elle est toujours. Photos en août :mrred:

bref du travail pour quelques années Neutral
avatar
crocus
Aficionados du pétochon

Messages : 1073
Date d'inscription : 07/01/2011
Age : 41
Localisation : Gesves, Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mes dernières acquisitions, des Alcyon

Message  lapétarelleducoin le Sam 27 Juil 2013 - 14:26

Rigolo le filtre CENTRIX recommandé par ALCYON, mais non monté d'origine !

C'est un truc absolument débile et au fonctionnement plus que théorique.
L'air, entrant par les ouïes de son pourtour, est censé créer un tourbillon à l'intérieur du corps de filtre grâce à la forme de celles-ci, et avant de s'engouffrer par le passage des gaz.
Et ce tourbillon, censé créer une force centrifuge, dépose sur les parois intérieures du filtre, et par gravité liée à cette force, les poussières et impuretés contenues dans l'air. Ces impuretés sont également censées retomber au bas du filtre où elles sont évacuées naturellement, et toujours par gravité........ par un orifice d'évacuation situé au bas dudit filtre.

Ca, c'était l'explication donnée par le fabricant de "l'épurateur d'air TECALEMIT" posé d'origine sur ma PEUGEOT "12 SIX" millésime 1929 et monté aussi sur CITROËN C 6 contemporaine.
Une "farce" de l'époque des premiers filtres à air, expliquée avec beaucoup de sérieux sur les notices d'entretien. Je me demande s'ils y croyaient eux même.......
Le CENTRIX est basé sur le même principe et....... tout aussi farfelu !

LPDC.

lapétarelleducoin
Aficionados du pétochon

Messages : 3792
Date d'inscription : 03/07/2011
Age : 79
Localisation : Est Lozère

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mes dernières acquisitions, des Alcyon

Message  crocus le Mar 30 Juil 2013 - 12:29

J'ai ausculté un peu mes BMA hier et j'ai remarqué que les cadres étaient différents

la première




Elle a un levier d'embrayage ce que n'a pas l'autre.

Et donc la deuxième



En regardant ceci http://30kmh.forumactif.com/t43-des-alcyons , je me suis dit que ma première est un modèle antérieur à la seconde

Par contre la deuxième est  apparement noire avec deux filets (rouge et jaune), la classe
avatar
crocus
Aficionados du pétochon

Messages : 1073
Date d'inscription : 07/01/2011
Age : 41
Localisation : Gesves, Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mes dernières acquisitions, des Alcyon

Message  lapétarelleducoin le Mar 30 Juil 2013 - 13:05

Mais qu'ils sont chauvins, ces belges....

Alors, oui......le cadre de la première est celui d'un modèle "luxe" qui à reçu un réservoir de "grand luxe".
Et, à ce sujet, j'aimerais voir de près la fixation avant du réservoir qui me semble bizarre, voire manquante.
Et surtout, pouvoir la comparer à la fixation avant du réservoir de la deuxième qui est sûrement une "grand luxe".
Voir ci-dessous :




Et j'ai remarqué depuis le début (sans en parler, il est vrai) que le moteur de la deuxième ("grand luxe") me semblait anachronique parce que d'un modèle plus ancien à cylindre borgne, généralement plus montés sur les modèles "grand luxe".
Mais c'est mon interprétation, et ce n'est pas une certitude de ma part. Une impression à vérifier seulement.

Courage. On va y arriver !

LPDC.
Peut-être bien le moteur manquant de la "luxe".

lapétarelleducoin
Aficionados du pétochon

Messages : 3792
Date d'inscription : 03/07/2011
Age : 79
Localisation : Est Lozère

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mes dernières acquisitions, des Alcyon

Message  crocus le Mar 30 Juil 2013 - 13:43

Je vais regarder les freins ce soir mais j'ai pas le souvenir d'avoir vu des mâchoires.

tu aurais une idée de l'usage de cette petite pièce sur la fourche ?



avatar
crocus
Aficionados du pétochon

Messages : 1073
Date d'inscription : 07/01/2011
Age : 41
Localisation : Gesves, Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mes dernières acquisitions, des Alcyon

Message  lapétarelleducoin le Mar 30 Juil 2013 - 14:09

Oui.

L'ergot supérieur de maintien de la pompe à pneus.
De ce fait, il devrait avoir son pendant rétractable (à ressort) au bas du hauban. Sinon c'est qu'il a fichu le camp ou a été récupéré.

LPDC.

lapétarelleducoin
Aficionados du pétochon

Messages : 3792
Date d'inscription : 03/07/2011
Age : 79
Localisation : Est Lozère

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mes dernières acquisitions, des Alcyon

Message  crocus le Mar 30 Juil 2013 - 21:42

zut, j'ai pas été malin sur ce coup-là Embarassed

Il y a bien un autre ergot soudé sur la fourche. Je n'ai pas pensé à la pompe car il y a la dynamo (peut-être posée ultérieurement) entre les deux.

Pour ce qui est de la première, il me semblait bien, freins à tambour et poignée d'embrayage.
Sur la deuxième, moteur sans embrayage apparemment.

Bref à creuser... je vais me documenter study
avatar
crocus
Aficionados du pétochon

Messages : 1073
Date d'inscription : 07/01/2011
Age : 41
Localisation : Gesves, Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mes dernières acquisitions, des Alcyon

Message  crocus le Jeu 1 Aoû 2013 - 8:42

[quote="lapétarelleducoin"]Et, à ce sujet, j'aimerais voir de près la fixation avant du réservoir qui me semble bizarre, voire manquante.
Et surtout, pouvoir la comparer à la fixation avant du réservoir de la deuxième qui est sûrement une "grand luxe".[quote]

et bien, c'est complet et d'origine apparement.

le réservoir est ajouré pour permettre l'accès à la vis de serrage du collier.


Celui de ma seconde Alcyon pour comparer.


Quand on démonte, on a un ergot à l'avant du réservoir


et sur le cadre comme sur la fixation arrière du réservoir, un collier de serrage avec un feutre épais. Celle-ci n'a qu'un seul filet sur fond noir contrairement à la seconde.
avatar
crocus
Aficionados du pétochon

Messages : 1073
Date d'inscription : 07/01/2011
Age : 41
Localisation : Gesves, Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mes dernières acquisitions, des Alcyon

Message  lapétarelleducoin le Jeu 1 Aoû 2013 - 20:27



Tiens ! Ca alors !

Je ne connaissais pas ce système de fixation de réservoir "en selle" sur le cadre d'un modèle luxe à réservoir habituellement suspendu.
Bon, bien sûr, je n'ai aucunement la prétention de tout connaitre et encore moins d'être un spécialiste ALCYON.
C'est tout de même bizarre ce système.
Eh bien, au moins, on apprend....

LPDC.

lapétarelleducoin
Aficionados du pétochon

Messages : 3792
Date d'inscription : 03/07/2011
Age : 79
Localisation : Est Lozère

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mes dernières acquisitions, des Alcyon

Message  crocus le Ven 2 Aoû 2013 - 12:22

On peut le concéder, cela ressemble fort à une adaptation "de fortune"
avatar
crocus
Aficionados du pétochon

Messages : 1073
Date d'inscription : 07/01/2011
Age : 41
Localisation : Gesves, Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mes dernières acquisitions, des Alcyon

Message  lapétarelleducoin le Ven 2 Aoû 2013 - 14:40

Alcyon a peut-être proposé cela par la suite, pour les clients qui voulaient moderniser à moindre frais leur modèle "luxe" plus "spartiate".
Voire les commander (déjà) "modernisés".....
Un réservoir en selle  faisait tout de suite plus "dernier cri".

LPDC.

lapétarelleducoin
Aficionados du pétochon

Messages : 3792
Date d'inscription : 03/07/2011
Age : 79
Localisation : Est Lozère

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mes dernières acquisitions, des Alcyon

Message  Quentin "Armor" le Mer 27 Nov 2013 - 23:59

Je pense effectivement que ta première (la moins complète) a été "trafiquée", ce n'est ni la bonne fourche, ni le bon réservoir! Wink Elle elle est plus ancienne que la seconde...

Mais la seconde est peut être (en tout cas ce n'est pas le sien) en possession de son moteur, ou tout du moins de son cylindre, car du temps des réservoirs en selle, on était déjà passé depuis longtemps aux culasses détachables chez Alcyon! :mrgreen:

La chose n'est pas la même chez Armor qui ne l'a fait qu'à partir des réservoirs en selle visiblement...
avatar
Quentin "Armor"
Modérateur

Messages : 571
Date d'inscription : 10/12/2009
Age : 29
Localisation : (22) Saint-Brieuc.

Voir le profil de l'utilisateur http://armor-dezougen.over-blog.com

Revenir en haut Aller en bas

Re: mes dernières acquisitions, des Alcyon

Message  crocus le Ven 29 Nov 2013 - 16:48

Quentin \"Armor" a écrit:Je pense effectivement que ta première (la moins complète) a été "trafiquée", ce n'est ni la bonne fourche, ni le bon réservoir! Wink Elle elle est plus ancienne que la seconde...

Mais la seconde est peut être (en tout cas ce n'est pas le sien) en possession de son moteur, ou tout du moins de son cylindre, car du temps des réservoirs en selle, on était déjà passé depuis longtemps aux culasses détachables chez Alcyon! :mrgreen:

La chose n'est pas la même chez Armor qui ne l'a fait qu'à partir des réservoirs en selle visiblement...
d'accord qu'elle est plus vieille mais je ne suis pas sur qu'elle soit trafiquée. Je penserais plutôt qu'elle a été produite à la charnière entre les 2 modèles. On a monté le nouveau modèle de réservoir sur un vieux cadre du stock. L'adaptation du réservoir est beaucoup trop propre pour être un bricolage.
avatar
crocus
Aficionados du pétochon

Messages : 1073
Date d'inscription : 07/01/2011
Age : 41
Localisation : Gesves, Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mes dernières acquisitions, des Alcyon

Message  Quentin "Armor" le Dim 1 Déc 2013 - 16:28

Le doute est plus que nécessaire ici, c'est sûr! Il y avait de très bons artisans capables de faire des choses très propres, et en même temps, on sait que dans le groupe Gentil a eu recours a pléthore de réservoirs avec des différences infimes parfois... Twisted Evil

La preuve, celui de mon Armor, pyramidal à un seul bouchon et un seul réservoir que je n'avais pas encore vu jusque là puisqu'il était présent certes chez Alcyon etc mais avec une crête en plus... "z'étaient compliqués!" geek

Donc effectivement, on ne peut pas trop savoir ici... silent
avatar
Quentin "Armor"
Modérateur

Messages : 571
Date d'inscription : 10/12/2009
Age : 29
Localisation : (22) Saint-Brieuc.

Voir le profil de l'utilisateur http://armor-dezougen.over-blog.com

Revenir en haut Aller en bas

Re: mes dernières acquisitions, des Alcyon

Message  crocus le Ven 6 Déc 2013 - 18:54

Je suis tombé sur cette annonce un peu par hasard. http://www.leboncoin.fr/equipement_moto/557674047.htm?ca=8_s
est-ce qu'elle ne conviendrait pas pour mon Alcyon ? Suspect
avatar
crocus
Aficionados du pétochon

Messages : 1073
Date d'inscription : 07/01/2011
Age : 41
Localisation : Gesves, Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mes dernières acquisitions, des Alcyon

Message  fred115 le Ven 6 Déc 2013 - 22:52

deja vendue !!

fred115
Aficionados du pétochon

Messages : 462
Date d'inscription : 14/09/2012
Localisation : aisne 02

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: mes dernières acquisitions, des Alcyon

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
